浅谈打印机温度传感器的制作工艺
2023.07.27

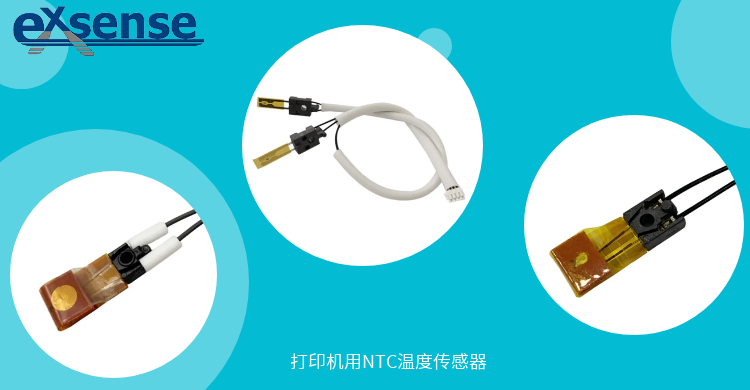

由于打印机工作时,热辊不停地转动,打印机在工作时产生热量,当温度达到100℃以上,刚打印出来的纸张是热的。打印机本身承受温度有限,若超出打印机所承受温度打印机则会损坏且无法工作。因此需要在打印机定影锟中安装NTC温度传感器,当温度上升时,电阻值增大,两端电压也会升高;当温度下降时,电阻值减小,两端电压也会减小。NTC温度传感器会通过测量电阻值和电压变化控制打印头对纸张厚度进行调整。下面我们讲述一下打印机温度传感器的制作工艺。



打印机温度传感器一般采用制作工艺为:



(1) 将玻封热敏电阻焊接在温度传感器基座的钢片上;

(2) 将导线焊接在温度传感器的基座上;

(3) 将玻封电阻和焊接的钢片用高温胶膜上下对贴;

(4) 将引线尾部打端子,并插上胶座连接器;

(5) 对装配好的温度传感器进行电性能测试。



MG电玩提供的打印机用NTC电阻芯片,具有较好的耐热冲击性。应用该NTC电阻芯片制备玻封热敏电阻,在180℃下电阻值一致性好,B值较高,灵敏度好,且阻值漂移较小,具有较高的稳定性。其制作印机温度传感器,具有精度高,反应速度快,稳定性好等优点,其在180℃时玻封电阻的中心值为5.92KΩ时,定影辊温度控制最为稳定。
